產品概述
JYN1-40.5（F）間隔型移開式戶內金屬封閉開關設備（以下簡稱開關柜）系三相交流50HZ的戶內成套裝置，作為接收和分配網絡電能之用。適用于發電廠，變電所中系統額定最大電流為1000A，最高電壓不超過40.5KV的單母線或單母線分段的成套配電裝置。本型開關柜具有防止誤操作斷路器，防止帶負荷推拉手車，防止帶電掛接地線、防止帶接地線送電和防止誤入帶電間隔的“五防”功能。
使用環境
◆ 周圍介質溫度不高于+40℃，不低于-25℃（允許-30℃時儲運）；
◆ 海拔高度不超過1000m；
◆ 相對濕度：日平均值不大于95%，月平均值不大于90%；
◆ 周圍空氣不受腐蝕性可燃氣體、水蒸氣等明顯污染；
◆ 無經常性的劇烈震動。
注：對任一特殊使用條件，用戶均應與制造廠協商，經雙方同意才可使用（對內絕緣而言，任一海拔高度其絕緣特性是相同的，不需要采用專門的措施，當海拔高度不超過2000M時，低壓輔助設備也不需要采取任何措施）。
結構特征
本開關柜屬間隔式結構，它由型鋼及鋼板彎制焊接而成的柜體與手車兩部分組成。手車按其用途風味斷路器手車、避雷器手車、“Y”形接法電壓互感器手車、“V”形接法電壓互感器手車、單相電壓互感器手車和站用變電器手車等七種。
開關柜所裝配的一次原件，包括真空斷路器（或六氟化硫斷路器）、操作機構、電流互感器、熔斷器、避雷器、電力變壓器等，在本產品的裝置條件下，應滿足各自產品的技術性能。
開關柜技術參數
（1）額定電壓：35KV
（2）最高工作電壓：40.5KV
（3）最大額定電流：1000A
（4）額定開斷電流：16KA/20KA/25KA/31.5KA
（5）額定關合電流（峰值）：40KA/50KA/63KA/80KA
（6）極限開斷電流（峰值）：40KA/50KA/63KA/80KA
（7）4秒熱穩定電流（有效值）：16KA/20KA/25KA/31.5KA
（8）外形尺寸（寬×深×高）：1818×2400×2925mm
（9）重量：1800Kg
（10）動荷重：向上約500Kg
向下約500Kg
（11）防護等級：IP2X
注：外形尺寸在深度方向未加副柜（副柜深850）

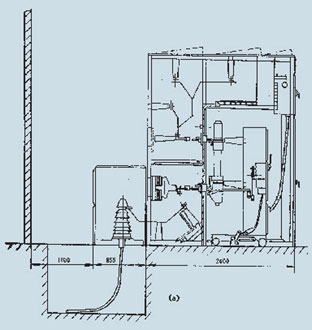

（a）電纜進出線示意圖

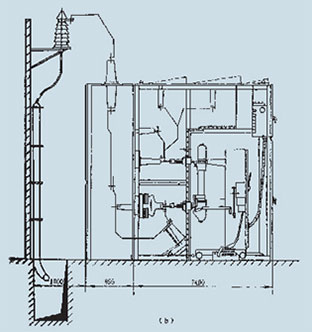

（b）架空進出線示意圖
